TG74U


TG71U
替换伊格尔博格曼机械密封M7N系列

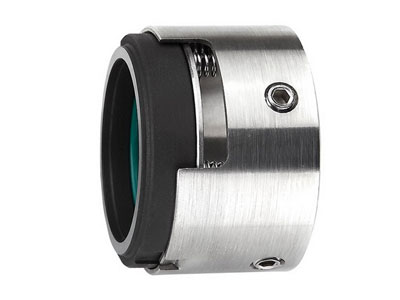

TG71U为波形弹簧,O形圈滑动式结构机械密封,是一款非常坚固而互换性强密封产品 。设计多种材料组合选择,以满足不同介质的使用工况。非常适合用造纸、印染、化工石油、造船、污水处理等行业。
产品特点

 波形弹簧,O形圈滑动式结构
 通过销槽传动,任意旋向
 密封环非镶嵌入,散热性好,替换方便
 固体颗粒性或粘性的介质不易堵塞
 替换不同的静组件,可以满足两种标准的工作尺寸

推广应用
 造纸和印染工业、化工石油、污水处理等行业
 低固体颗粒性或粘性的介质
 污水泵、化工泵、螺杆泵 、多级泵 、齿轮泵
 其他旋转设备
主要技术参数

轴径 d1=16~100 mm
密封腔压力 P=0~1.6 Mpa (232 psi)
密封腔温度 t = - 20 °C ~200 °C (- 4°F to 392°F)
线速度 Vg ≤ 20 m/s (65.6 ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

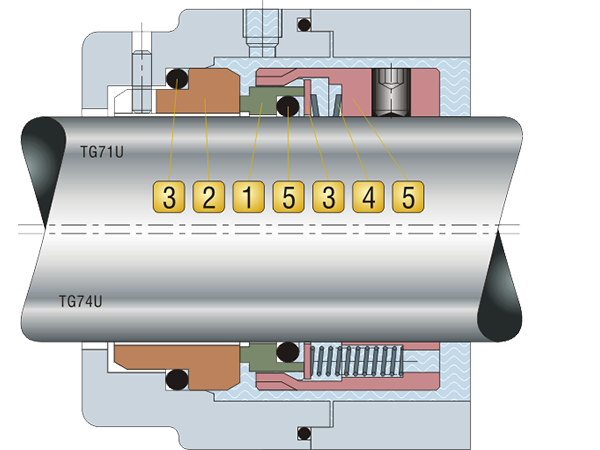

产品结构图
材料组合
  旋转环
    碳化硅(RBSIC) O
    浸渍树脂碳石墨   AK
    镍基碳化钨  W1
    铬镍钼钢(SUS316) G
  弹簧
    铬镍钢(SUS304)F
  静止环
    碳化硅(RBSIC)
    浸渍树脂碳石墨   AK
    镍基碳化钨 W1
  金属结构件
    铬镍钢(SUS304)F
  辅助密封
    氟橡胶(FPM) V
    乙丙橡胶(EPDM) E
    硅橡胶(MVQ) S
    四氟包覆氟橡胶 M1

静组件结构选配

DIN24960标准 T4G9  T7G9  T3G6
标准T3G4   T8G13




T4G9等同于Burgmann G9

T7G9等同于Burgmann G9

T3G6等同于Burgmann G6





T3G4等同于Burgmann G4

T8G13等同于Burgmann G13
