博格曼机械密封装置结构原理

    一电厂苏尔寿电动给水泵采用的是博格曼机械密封，其原理如图1，当泵运转时，依靠是动环、静环之间形成的流体薄膜来实现密封。

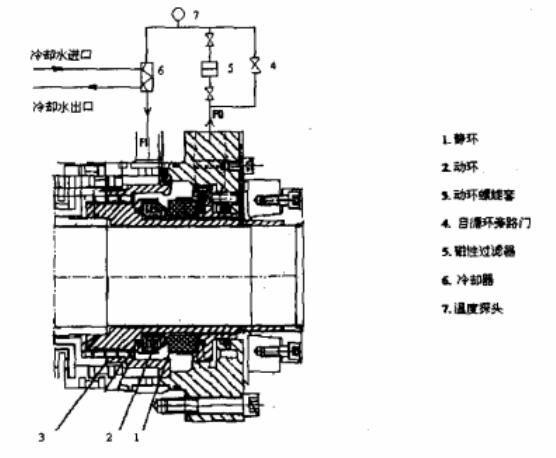

图1 博格曼机械密封原理简图

    博格曼机械密封正常工作时，由于密封环的相互贴合并相对转动产生的摩擦热以及密封附件搅拌产生的搅拌热，会导致密封环特别是密封端面的温度升高，可能使流体薄膜汽化，造成密封失稳，泄漏量增加；同时密封环内的温度梯度会使密封环产生热变形，导致形成圆锥形的端面，这不但改变了端面的接触和润滑状态，端面的磨损和泄漏都会增加；温度梯度还会使密封环产生内应力，当局部内应力超过材料的许用应力时，端面会产生龟裂，密封失效。因此为防止机械密封失效，博格曼机械密封还配置了辅助冷却系统。

    如图1所示，博格曼机械密封的动环上装有一个螺旋套，类似于一台螺旋泵，为该循环系统提供动力；外部循环回路上设置了一个磁性过滤器及一条旁路，有效的防止含有杂质的密封液返回至机械密封装置，损坏机械密封装置；在管路上安装有温度测点，用于监视博格曼机械密封液的温度，防止密封液超温；回路上还设置一外部的冷却器，用于把机械密封产生的热量源源不断的排走。如此，博格曼机械密封形成了一套自冲洗闭式循环冷却系统，不仅能阻止给水泵内的高压水泄漏，并且能保持自身的清洁和冷却。
